供暖系统设备图示及供热设备详解 从热源到末端的完整指南

一、供暖系统概述

供暖系统是通过热源设备将热能转化为可直接利用的热量，并通过管网输送至建筑内部各散热设备，最终实现室内温度调节的工程系统。完整的供暖系统通常由热源、热网、末端散热设备及控制系统四大部分组成。以下将结合设备图示，对供热设备进行详细阐述。

二、热源设备（生产热能的核心）

热源是供暖系统的“心脏”，常见设备包括：

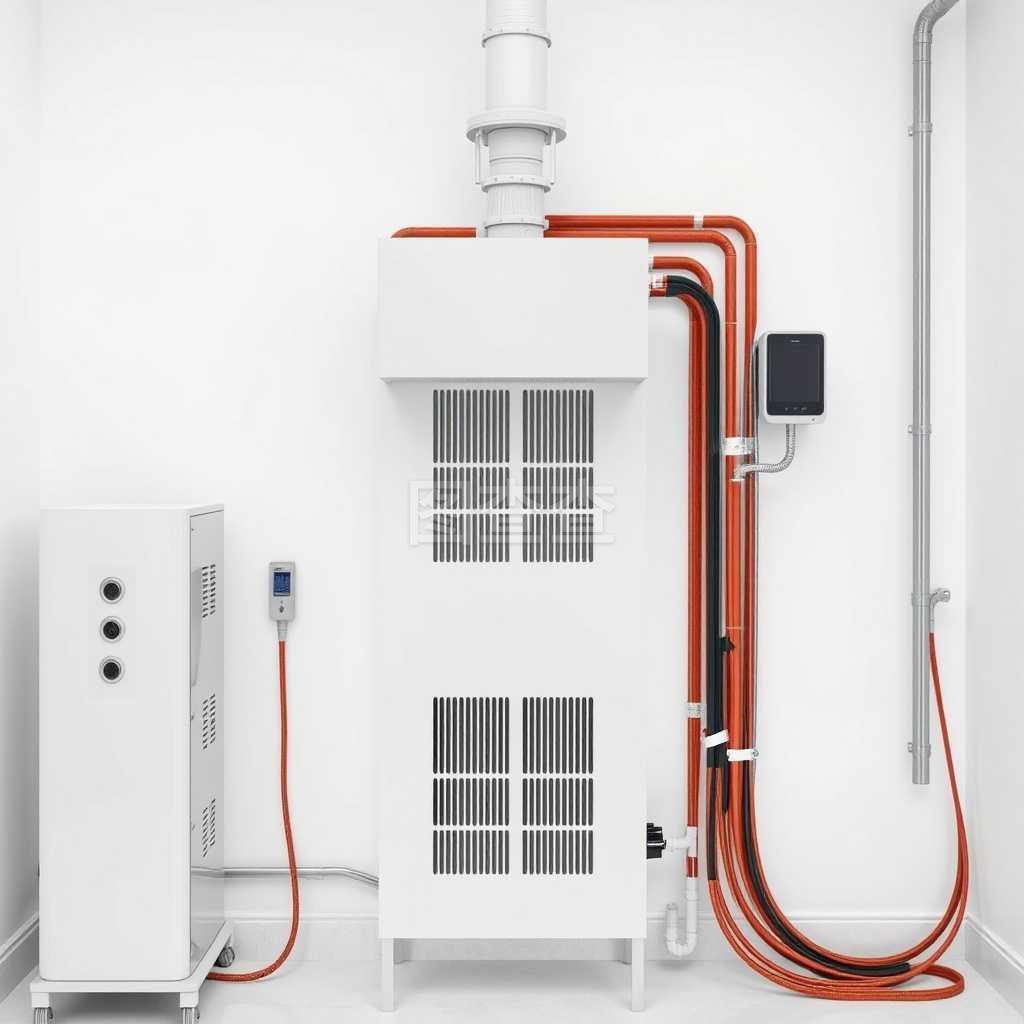

1. 锅炉：分为燃气锅炉、燃油锅炉、燃煤锅炉和电锅炉。燃气锅炉是目前城市集中供暖最常用的设备，通过燃烧天然气加热锅炉内的水，产生高温热水或蒸汽。图示中可见燃烧器、炉膛、烟管、进出水口等关键部件。
2. 空气源热泵：利用逆卡诺循环原理，从室外空气中吸收低品位热能，通过压缩机做功提升温度，加热供暖水。其图示包括室外主机（蒸发器、压缩机、膨胀阀）、水泵及缓冲水箱。
3. 地源热泵：通过地下埋管与土壤进行热交换，效率高于空气源热泵。图示显示地埋管环路、冷凝器、蒸发器及压缩机。
4. 集中供热热力站：从城市热网获取高温蒸汽或热水，通过板式换热器将二次侧供暖水加热。图示包含一次侧调节阀、板式换热器、二次侧循环泵、补水泵及除污器。

三、热网输送设备（热能的搬运工）

热网负责将热源产生的热量输送到用户端，主要设备有：

• 循环水泵：推动热水在系统中循环，图示包括泵体、电机、联轴器及进出水法兰。
• 补给水泵：维持系统压力，补充因泄漏或蒸发损失的水量。
• 膨胀水箱：吸收系统水因加热膨胀而增加的体积，稳定压力。图示中可区分隔膜式膨胀罐和开式膨胀水箱。
• 管道与阀门：包括供热主干管、分支管、调节阀、截止阀、止回阀、过滤器及排气阀。典型图示为供热管网轴测图。

四、末端散热设备（热量释放环节）

末端设备将热量释放到房间内，常见类型有：

1. 暖气片（散热器）：通过辐射和对流散热。图示为柱形暖气片，附带温控阀和手动跑风。
2. 地暖盘管：低温热水在地板下循环，均匀辐射热量。图示显示分集水器、地暖管回路、保温层及反射膜。
3. 风机盘管：强制对流散热，常用于中央空调供暖系统。图示包括盘管、风机、凝水盘及回风箱。
4. 暖风机：适用于高大空间，通过风机强制吹过加热器。

五、控制与调节设备（系统大脑）

现代供暖系统依赖于智能控制：

• 温控阀：安装于散热器进口，自动调节流量以维持设定温度。
• 气候补偿器：根据室外温度调整供水温度曲线。
• 压差旁通阀：保持系统压差稳定，防止噪音和能耗增加。
• 智能控制面板：集成温度传感器、时间程序、远程通信模块，图示为墙面安装的液晶触摸屏控制器。

六、典型供暖系统示意图解读

一个完整的集中供暖系统图示通常会标注以下关键点：

• 热源：锅炉房或换热站内部的锅炉、换热器、水泵。
• 一次侧与二次侧管网：红色代表供水，蓝色代表回水，箭头标明水流方向。
• 用户端：楼栋入口的立管、每户的分集水器或散热器组。
• 控制节点：换热站出口的温度传感器、压力表、电动调节阀。

注：本文所提及的设备均可通过文字描述构建其典型图示，读者可参考给排水及暖通空调专业图集《暖通空调系统设计手册》或《供热工程》教材获取标准示意图。实际工程中，建议结合具体设备图纸进行工程识图。

七、

供暖系统设备涵盖热源制备、热量输送、末端散热及智能控制四大环节。理解各设备的功能与图示有助于正确设计、施工与运维。如需具体设备CAD图纸或系统图，可进一步索取暖通图集或联系专业工程师提供。
